Labor für Regelungstechnik und Prozeßsimulation - KALIBRIEREN VON TEMPERATURFÜHLERN

Das Labor für Regelungstechnik und Prozeßsimulation bietet (noch) BHT- intern einen erstklassigen Service zur Kalibrierung Ihrer Einsatz- Temperaturfühler.
Für die Kalibrierung Ihrer Temperaturfühler oder Thermometer stehen neben klassischen, hochgenauen Thermometern auch aktive Temperaturkalibratoren neuester Bauart zur Verfügung.

Kalibriermethode
Vergleichskalibrierung. Bei der Vergleichskalibrierung wird der Temperaturwert des homogenen Kalibrierbereiches durch ein entsprechendes Thermometernormal gemessen.

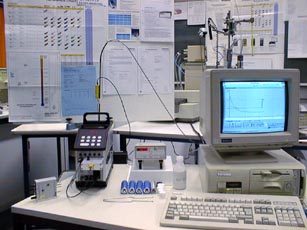

Kalibriereinrichtungen
a) Metallblockkalibrator 140 SE RS
b) PC
c) RS 232 Schnittstelle
d) RTD-, TC- Module
e) Temperaturmeßgerät und Refernzthermometer

Kalibrierumfeld
Um präzise Ergebnisse zu bekommen, ist es bei dieser Kalibriermethode notwendig, daß die Thermometer in einem thermischen Gleichgewicht mit den isothermischen Kalibriervolumina sind (0. Hauptsatz der Thermodynamik)

Der Prüfling
- Platinwiderstandsthermometer Pt 100, Pt 50, Pt 1000, Pt 500 als 2-, 3-, 4- Leiterschaltung
-Thermoelemente vom Typ E, J, K, N, R, S, T
-andere Temperatursensoren (PTC, NTC, etc.)

Gängige Prüflingsdurchmesser
4, 5, 6, 7, 8, 9 und 10 mm

Einsatzbereiche

1. Temperaturbereich bei Laboreinsatz		- 15°C bis 140°C
2. Genauigkeit der internen Referenz		± 0,3°C
3. Stabilität bei allgemeinem Einsatz		± 0,05°C
4. Genauigkeit, gemessen mit externem Referenzthermometer		± 0,05°C


...AMETEK - Temperaturkalibriereinrichtung (aktive Kalibrierung)...		...Kalibrierung...

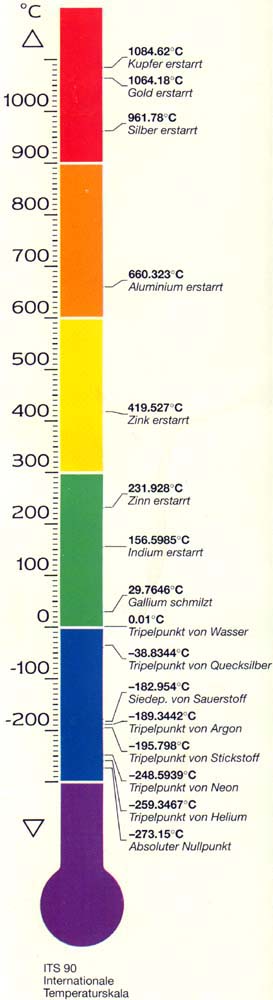

Bei der aktiven Temperaturkalibrierung werden Ihre Sensoren (Prüflinge) durch Beaufschlagung mit verschiedenen Temperaturen vollautomatisch kalibriert. Die Prüflingswerte werden während der Kalibrierung von einem Personalcomputer erfaßt und mit Referenzwerten verglichen. Über diesen Vorgang erhalten Sie ein Kalibrierprotokoll und -zertifikat. Die Kalibrierung erfolgt nach den Vorschriften, wie sie von den Normenfamilien DIN EN ISO 9000 und DIN EN 45 000 gefordert wird. Siehe hierzu auch die Internationale Temperaturskala ITS 90.

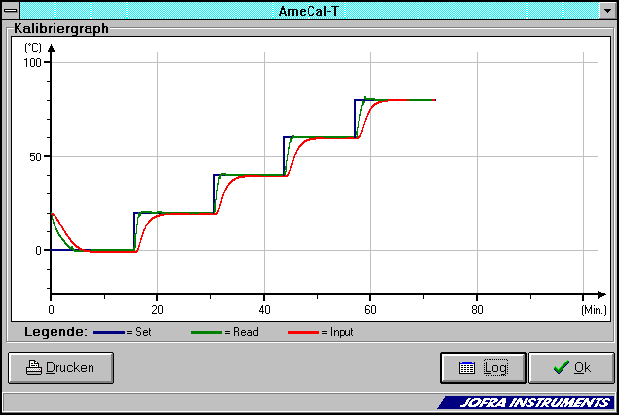

		Kalibrierprotokoll und -zertifikat ...klicken, um das Bild zu vergrößern...
