VERKEHRS-AMPEL-ZYKLUS-STEUERUNG

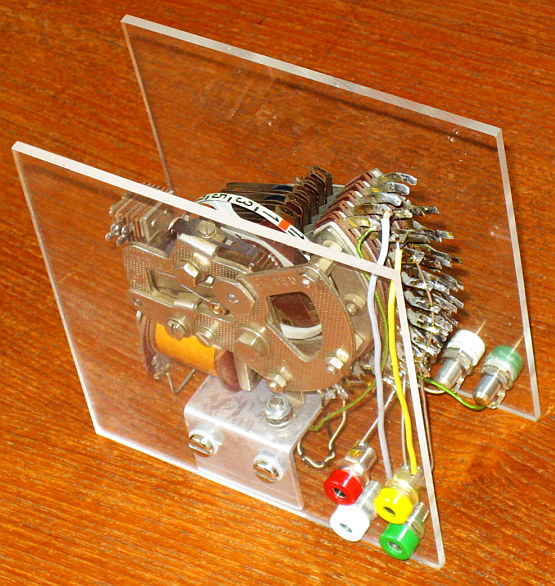

EIN P R O J E K T MIT SCHUL-KINDERN ======================================================================================= GEGEBEN ... (1) SCHRITT-SCHALT-WERK, vgl. 4 x 12 Step SSW (2) BATERIE-BOX ( mit 7 x 3.7 V recycelten Li-Ion Akkumulatoren ) (3) 2 x 6 farbige Labor-Kabel (4) AMPEL-PLATFORM ( Haupt-Straße m. Mittelstreifen / Neben-Straße einmündend ) (5) PULSAR-Relais, vgl. PULSAR-Relais (6) TEST-PLATFORM mit Kondensatoren ( mit 2 x 250 μF, 2 x 500 μF, 1 x 2200 μF ) zur Definition der ZEIT-EINHEIT PER SCHRITT. VORSCHLAG MINIMAL-ENTWURF ... (a) Zyklus: ... ROT - GELB - GRÜN - GELB - ROT ... (b) Wenn Haupt-Straße GRÜN, dann Nebenstraße ROT ( u. umgekehrt ) (c) Haupt-Straße hat längere GRÜN-PHASE als Neben-Straße DURCHFÜHRUNG ... (a) 12 Positionen des SSW: ... 1 x GELB - 6 x GRUEN - 1 x GELB - 4 x ROT ... (b) Verdrahtung AMPEL-PLATFORM: Haupt-Str. GRÜN = ROT Neben-Str. ( u. umgekehrt ) (c) Bestimmung des Zeit-Taktes mit Auswahl des Kondensators (d) Bestimmung von Stütz-Kondensatoren zur Überbrückung der Umschalt-Zeit SKIZZE: Spannungs-Versorgung der LEDs ... |
"VIEL SPASS !" ...
FRONT-SEITE siehe
